El diagrama SIPOC es la herramienta más usada en Six Sigma y mejora continua para visualizar un proceso completo de inicio a fin en cinco columnas: Suppliers, Inputs, Process, Outputs y Customers. Estas plantillas SIPOC en Excel cubren los seis escenarios más habituales con dataset de ejemplo y formato condicional.
Cada plantilla está calibrada para un contexto distinto: el SIPOC clásico aplica el modelo estándar a un proceso de entrega; la versión servicio adapta la terminología a empresas de servicios; la versión manufactura se centra en línea de producción industrial; la versión con KPIs añade métricas y SLAs por etapa; el mini-SIPOC es una variante reducida para reuniones rápidas; y la versión con RPN integra análisis de riesgos al estilo FMEA.
Todas son archivos .xlsx editables compatibles con Microsoft Excel 2016 o superior, Google Sheets y LibreOffice Calc, descargables gratis sin registro. Más abajo te explicamos cómo se construye un SIPOC paso a paso, qué errores comunes evitar y cómo encajarlo con otras herramientas Lean.
Contenido del artículo
- 6 plantillas SIPOC en Excel para descargar gratis
- Anatomía del diagrama SIPOC
- Ejemplo aplicado: ticket de soporte
- Cómo elegir la variante SIPOC adecuada
- Cómo construir un SIPOC paso a paso
- Errores comunes al hacer un SIPOC
- Checklist final antes de cerrar el SIPOC
- Preguntas frecuentes
- Más plantillas relacionadas
6 plantillas SIPOC en Excel para descargar gratis
Cada plantilla incluye dataset realista (no celdas en blanco), fórmulas reales (CONTAR.SI, SUMA, SUMAPRODUCT) y código de colores consistente con el resto del cluster Lean.

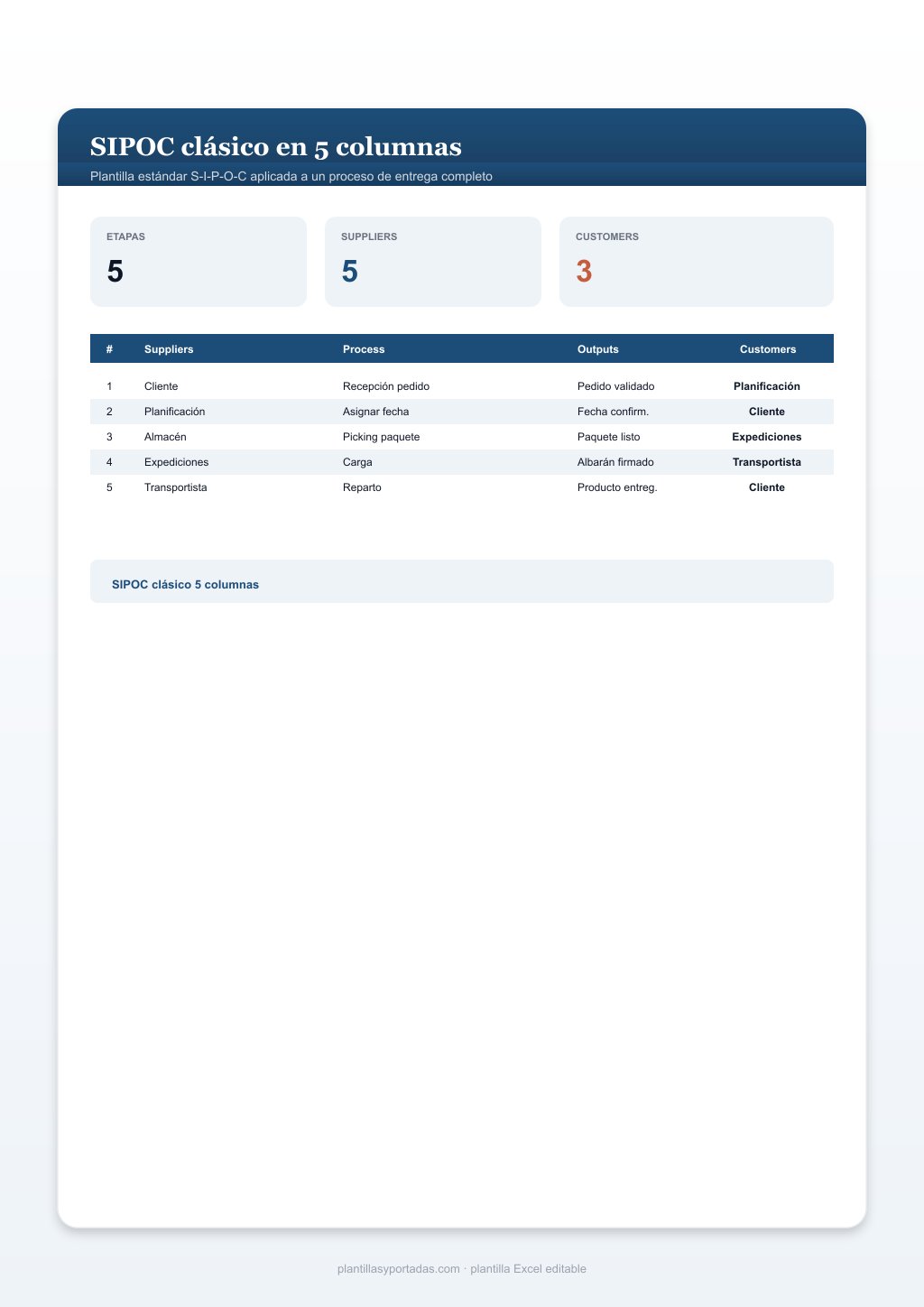

SIPOC clásico en 5 columnas
Plantilla estándar S-I-P-O-C aplicada a un proceso de entrega completo
- Cuándo usarla: diagramado de procesos para mejora continua y calidad.
- Recomendación: mantén la cadena S-I-P-O-C en orden para no perder trazabilidad.
Hojas: 2
Funciones clave: SUMA
Tamaño: 7.2 KB
Compatibilidad: Excel 2016+ · Google Sheets · LibreOffice Calc
SIPOC para servicio profesional
Versión adaptada a empresas de servicios (consultoría, atención al cliente)
- Cuándo usarla: diagramado de procesos para mejora continua y calidad.
- Recomendación: mantén la cadena S-I-P-O-C en orden para no perder trazabilidad.
Hojas: 2
Funciones clave: SUMA
Tamaño: 7.1 KB
Compatibilidad: Excel 2016+ · Google Sheets · LibreOffice Calc
SIPOC para manufactura
Adaptado a línea de producción industrial con control de calidad
- Cuándo usarla: emisión de facturas a clientes con cálculo automático de IVA.
- Recomendación: rellena solo concepto, cantidad y precio; el IVA y total se calculan solos.
Hojas: 2
Funciones clave: SUMA
Tamaño: 7.2 KB
Compatibilidad: Excel 2016+ · Google Sheets · LibreOffice Calc

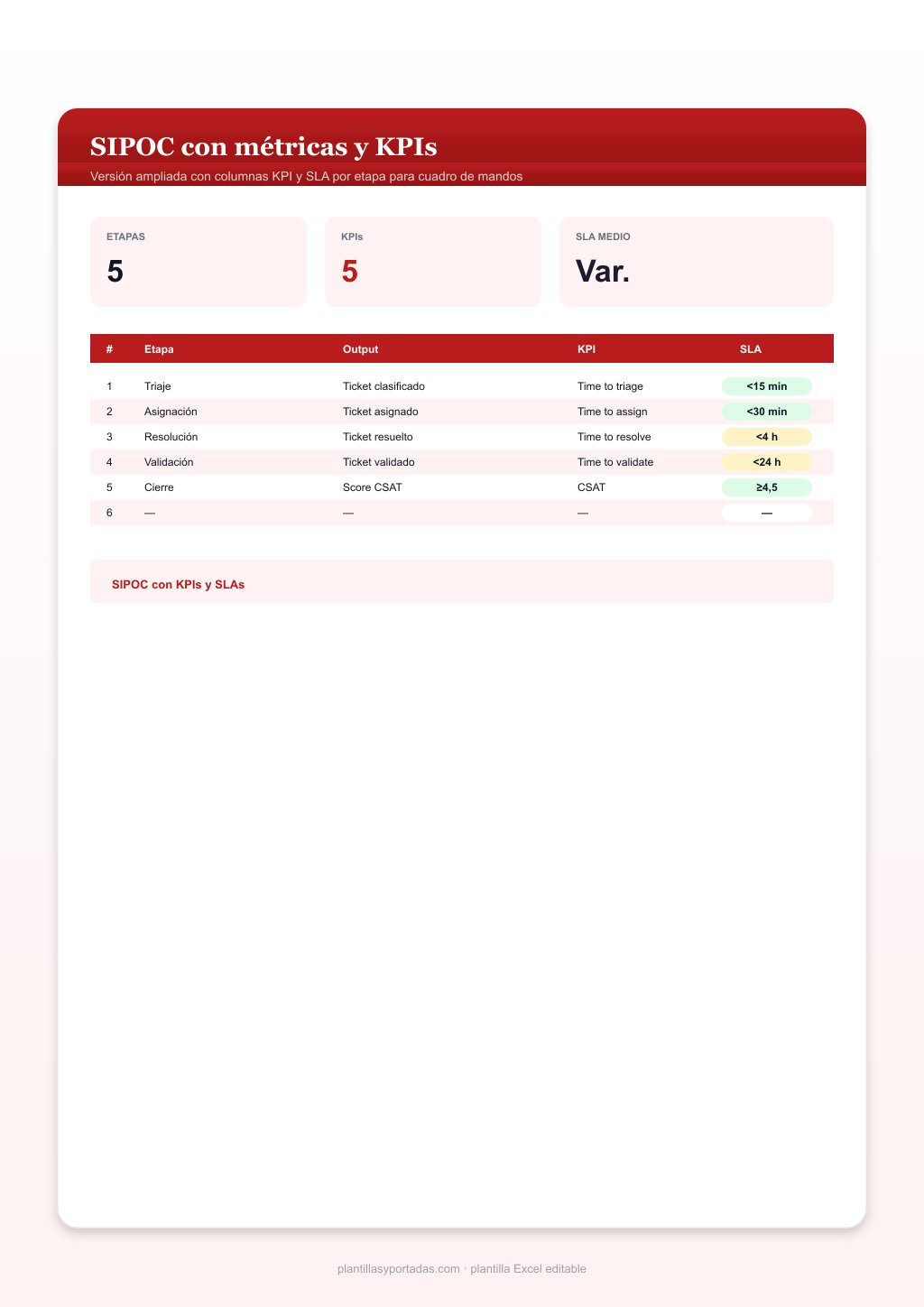

SIPOC con métricas y KPIs
Versión ampliada con columnas KPI y SLA por etapa para cuadro de mandos
- Cuándo usarla: diagramado de procesos para mejora continua y calidad.
- Recomendación: mantén la cadena S-I-P-O-C en orden para no perder trazabilidad.
Hojas: 2
Funciones clave: SUMA
Tamaño: 7.2 KB
Compatibilidad: Excel 2016+ · Google Sheets · LibreOffice Calc

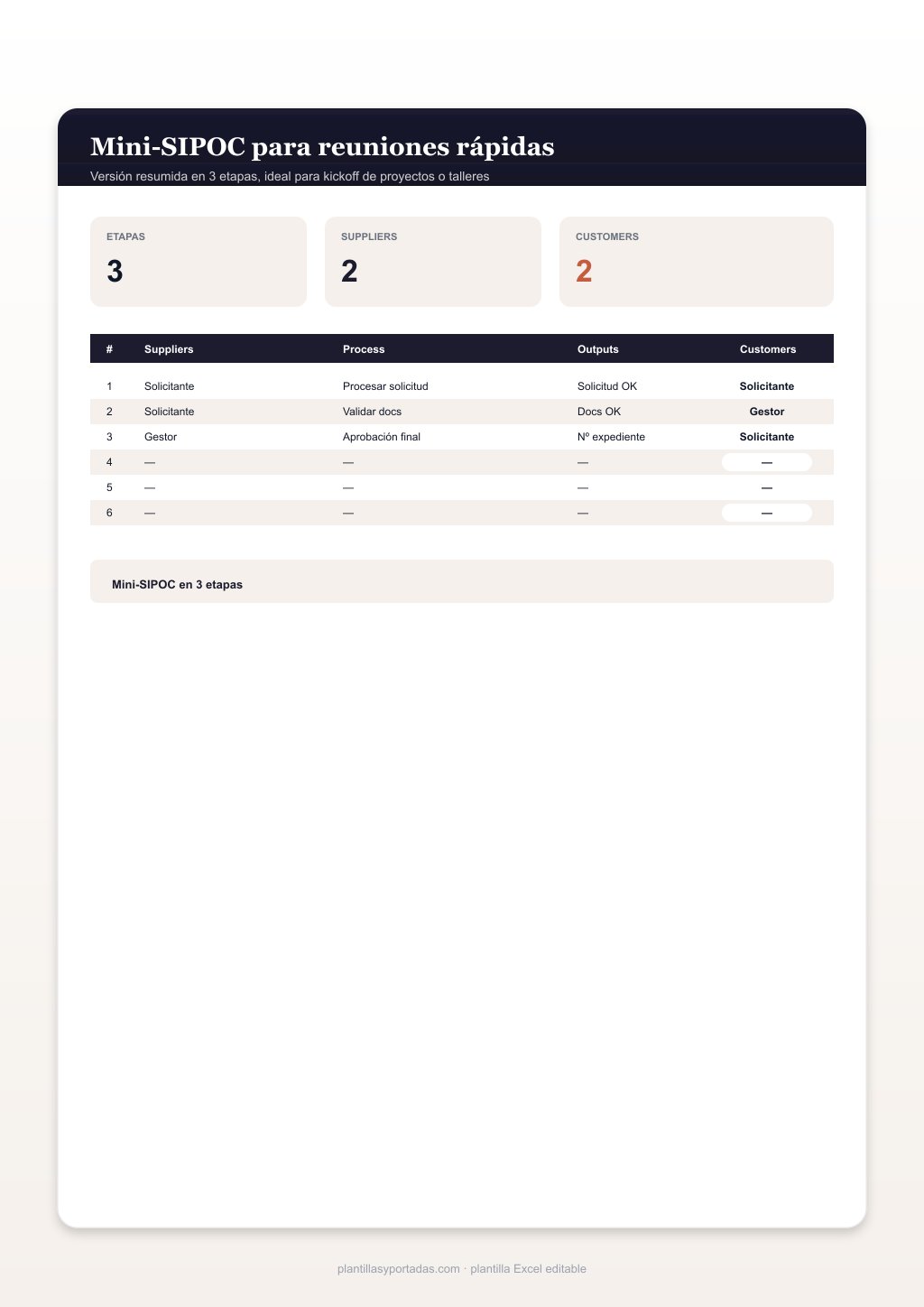

Mini-SIPOC para reuniones rápidas
Versión resumida en 3 etapas, ideal para kickoff de proyectos o talleres
- Cuándo usarla: diagramado de procesos para mejora continua y calidad.
- Recomendación: mantén la cadena S-I-P-O-C en orden para no perder trazabilidad.
Hojas: 2
Funciones clave: SUMA
Tamaño: 7.0 KB
Compatibilidad: Excel 2016+ · Google Sheets · LibreOffice Calc

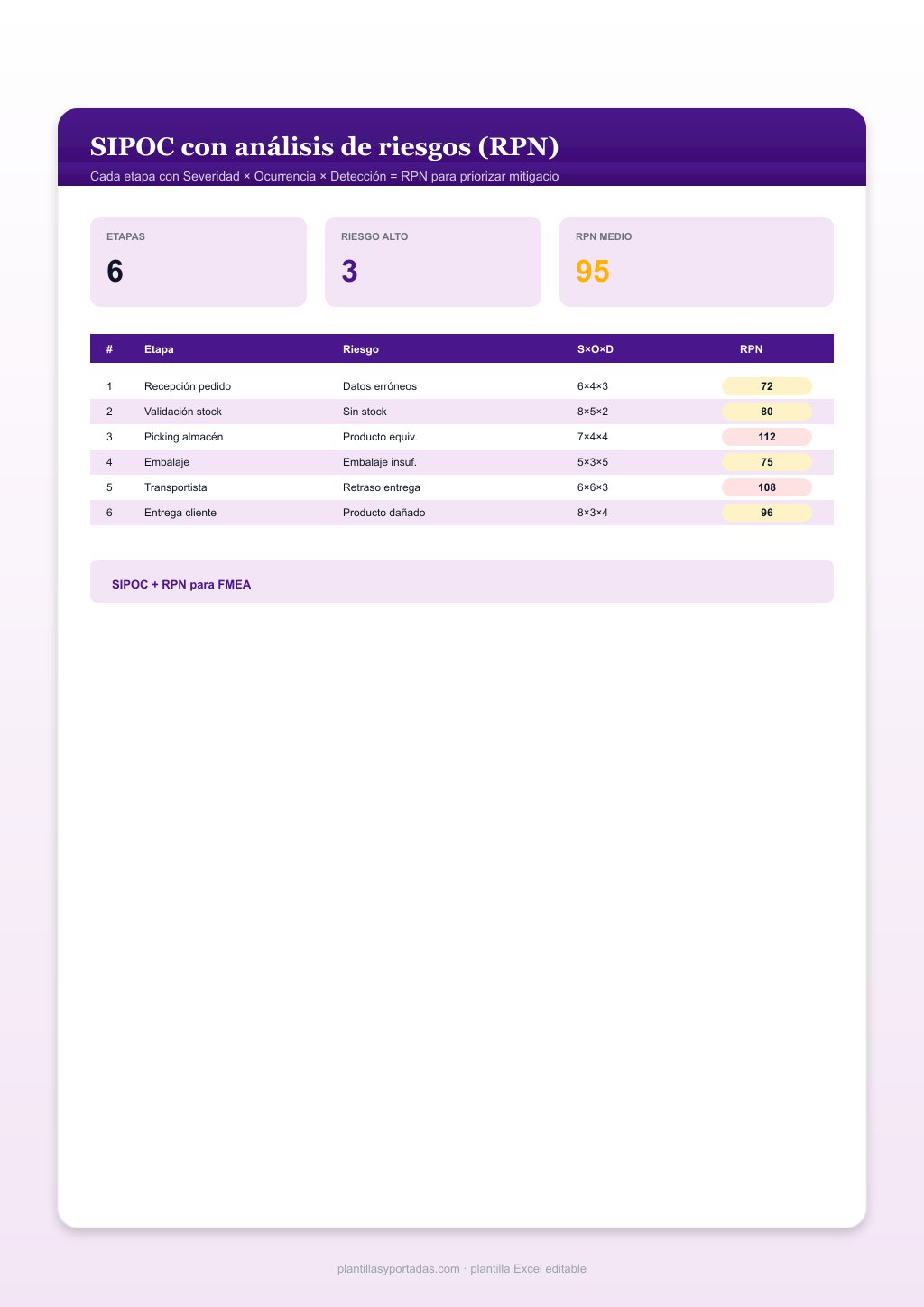

SIPOC con análisis de riesgos (RPN)
Cada etapa con Severidad × Ocurrencia × Detección = RPN para priorizar mitigaciones
- Cuándo usarla: diagramado de procesos para mejora continua y calidad.
- Recomendación: mantén la cadena S-I-P-O-C en orden para no perder trazabilidad.
Hojas: 2
Funciones clave: SUMA
Tamaño: 7.3 KB
Compatibilidad: Excel 2016+ · Google Sheets · LibreOffice Calc
Anatomía del diagrama SIPOC
Ejemplo aplicado: ticket de soporte
Cómo elegir la variante SIPOC adecuada
Las seis variantes responden a contextos de uso distintos. Esta guía rápida te ayuda a elegir la adecuada:
- Si es tu primer SIPOC y quieres aprender el modelo: usa la plantilla #01 (clásico). Es el formato estándar Six Sigma aplicado a un proceso real de entrega.
- Si trabajas en una empresa de servicios (consultoría, atención al cliente, salud): la plantilla #02 (servicio) ya viene con terminología adaptada y un ejemplo aplicado.
- Si tu sector es industrial: la plantilla #03 (manufactura) cubre el flujo desde MP hasta producto terminado pasando por control de calidad.
- Si lo vas a presentar a dirección: la plantilla #04 (con KPIs) añade métricas y SLAs por etapa, lo que la hace mucho más vendible en un cuadro de mandos.
- Si lo necesitas para una reunión de 30 minutos: la plantilla #05 (mini-SIPOC) es la versión resumida en 3 etapas, ideal para kickoff de proyectos.
- Si haces análisis de riesgos en el proceso: la plantilla #06 (con RPN) calcula Severidad × Ocurrencia × Detección y te dice qué etapas mitigar primero.
Cómo construir un SIPOC paso a paso
- Empieza por la C (Customers). ¿Quién es el cliente final del proceso? Si no lo tienes claro, no sigas hasta resolverlo.
- Define los Outputs. ¿Qué espera recibir ese cliente y en qué formato? Sé concreto (no «un buen servicio», sino «pedido entregado en 48 h»).
- Describe el Process. Lista 4-7 etapas con verbo + acción. Ni demasiadas (perderás claridad) ni muy pocas (saltarás pasos).
- Lista los Inputs que necesita cada etapa. Pueden ser documentos, datos, materias primas, decisiones.
- Identifica los Suppliers. ¿Quién aporta cada input? Pueden ser internos (otro equipo) o externos (proveedor, cliente final).
- Valida con el equipo. Reúne a las personas que hacen el proceso día a día y revisa el SIPOC con ellas. Si discrepan, ajusta.
Consejo práctico: el SIPOC es la primera herramienta que se usa en un proyecto Six Sigma (fase Define del DMAIC). Una vez tengas el SIPOC, puedes pasar a un VSM detallado, un Ishikawa de causas raíz y un Pareto de incidencias usando las plantillas del cluster Lean.
Errores comunes al hacer un SIPOC
- Empezar por Suppliers en lugar de Customers: si no sabes a quién sirves, las decisiones del proceso serán arbitrarias. Siempre de derecha a izquierda en la primera versión.
- Mezclar nivel de detalle: si una etapa dice «Procesar pedido» y otra «Comprobar el dígito de control del NIE», estás mezclando vista de helicóptero con vista de microscopio. Mantén granularidad uniforme.
- Hacer SIPOC sin involucrar al equipo: el SIPOC vale para alinear, no para que el manager imponga su visión. Convoca a quienes ejecutan el proceso.
- Confundir Outputs con Customers: el output es lo que produce el proceso (un documento, un producto), el customer es quien lo recibe (una persona, un sistema, otro proceso).
- Quedarse en el SIPOC sin pasar a la acción: el SIPOC es el punto de partida. La verdadera mejora viene cuando lo combinas con KPIs y un plan de acción.
- Usar la plantilla #05 (mini-SIPOC) para procesos complejos: si el proceso tiene más de 5 etapas, usa el clásico o el manufactura. El mini está pensado solo para reuniones rápidas.
Checklist final antes de cerrar el SIPOC
Antes de cerrar el SIPOC y pasar a la siguiente fase del proyecto, valida este control: las 5 columnas están rellenas y son coherentes (suppliers→inputs→process→outputs→customers), las etapas del proceso tienen el mismo nivel de detalle, hay al menos un KPI definido por etapa (si usas la #04), las personas que ejecutan el proceso han validado el SIPOC y has identificado al menos 3 outputs medibles. Si algo no encaja, vuelve a la columna Customers (la más importante) y rehaz desde ahí.
Preguntas frecuentes
¿Qué significa SIPOC y de dónde viene?
SIPOC son las iniciales en inglés de Suppliers, Inputs, Process, Outputs, Customers. Es una herramienta nacida en los años 80 dentro de Total Quality Management (TQM) y popularizada por Motorola y GE como parte de la metodología Six Sigma.
¿En qué fase del DMAIC se usa el SIPOC?
En la fase Define (la primera). Sirve para acotar el proceso a mejorar y alinear al equipo sobre qué entra, qué sale, quién aporta y quién recibe. Sin SIPOC claro, las fases Measure y Analyze derivan.
¿Cuántas etapas debe tener el Process?
Entre 4 y 7. Menos de 4 te quedas en visión de helicóptero (no aporta) y más de 7 ya es un mapa de proceso detallado, otro tipo de diagrama. Si necesitas más detalle, complementa con un VSM.
¿Puedo usar el SIPOC para procesos no industriales?
Sí, el SIPOC vale para cualquier proceso: atención al cliente, RR. HH., contabilidad, IT, marketing. La plantilla #02 (servicio) está adaptada justo para esos casos.
¿Cuál es la diferencia entre SIPOC y un mapa de procesos?
El SIPOC es vista de helicóptero (5 columnas, alto nivel). El mapa de procesos (BPMN, swimlanes) es vista de detalle con flechas, decisiones y subprocesos. Empieza por SIPOC y, si el proceso lo requiere, baja a mapa de procesos.
¿Cómo enlazo el SIPOC con KPIs en un dashboard?
Usa la plantilla #04 (con KPIs) que ya define un KPI por etapa. Después puedes referenciar esos KPIs en un cuadro de mandos Excel (plantilla cuadro de mandos del cluster) con SUMAR.SI.
